PULUnion Elbow
특성 및 용도
- ONE-TOUCH FITTING
- Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.
튜브의 착탈 :
Tube를 끝 부위가 닿도록 꽂음으로써 확실한 접속이 이루어지며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다. Tube의 접속과 분리의 공구는 일체 필요치 않습니다.
좁은 공간에서 배관기능:
PC Type은 내측과 외측이 육각으로 되어 있어서 협소한 장소의 배관시에 효율적이며
나사부에 Seal처리가 되어 장착작업이 간편합니다. (나사부에 Seal코팅)
상세설명
 |
|
사용유체 |
AIR (압축공기에만 사용) |
|
|
사용압력 |
0 ~ 150 PSI |
0~9.9Kg F/cm (0~990K Pa) |
|
부 압 |
-29.5 in Hg |
-750mm Hg (10Torr) |
|
사용온도범위 |
32 ~140℉ |
0 ~60℃ |
제품코드형식
|
PC |
06 |
1/8 |
|
모델타입 |
호스규격(φD) |
나사크기 |
|
|
METRIC TUBE |
INCH TUBE |
||||||||||
|
CODE |
04 |
06 |
08 |
10 |
12 |
16 |
5/32 |
3/16 |
1/4 |
5/16 |
3/8 |
1/2 |
|
φD |
4mm |
6mm |
8mm |
10mm |
12mm |
16mm |
5/32" |
3/16" |
1/4" |
5/16" |
3/8" |
1/2" |

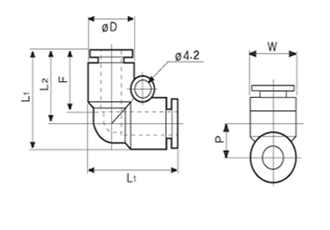

PUL제품코드
|
MODEL(φD-T) |
|
|
Tube(Metric) |
Tube(Inch) |
|
PUL 04 |
PUL 5/32 |
|
PUL 06 |
PUL 3/16 |
|
PUL 08 |
PUL 1/4 |
|
PUL 10 |
PUL 5/16 |
|
PUL 12 |
PUL 3/8 |
|
PUL 16 |
PUL 1/2 |
|
|
|
|
|
|
|
|
|
|
|
|
