휘팅

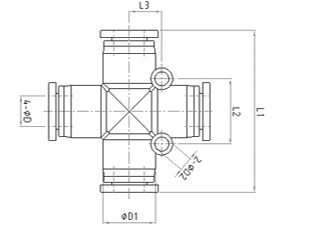

PZAUnion Cross

특성 및 용도

  • ONE-TOUCH FITTING
  • Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.

  • 튜브의 착탈 :
    Tube를 끝 부위가 닿도록 꽂음으로써 확실한 접속이 이루어지며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다. Tube의 접속과 분리의 공구는 일체 필요치 않습니다.

  • 좁은 공간에서 배관기능:
    PC Type은 내측과 외측이 육각으로 되어 있어서 협소한 장소의 배관시에 효율적이며
    나사부에 Seal처리가 되어 장착작업이 간편합니다. (나사부에 Seal코팅)

상세설명



사용유체

AIR (압축공기에만 사용)

사용압력

0 ~ 150 PSI

0~9.9Kg F/cm (0~990K Pa)

부 압

-29.5 in Hg

-750mm Hg (10Torr)

사용온도범위

32 ~140℉

0 ~60℃


제품코드형식

PC

06

1/8

모델타입

호스규격(φD)

나사크기




METRIC TUBE

INCH TUBE

CODE

04

06

08

10

12

16

5/32

3/16

1/4

5/16

3/8

1/2

φD

4mm

6mm

8mm

10mm

12mm

16mm

5/32"

3/16"

1/4"

5/16"

3/8"

1/2"


PZA 제품코드

MODEL(φD-T)

Tube(Metric)-R Thread(PT)

Tube(Inch)-R Thread(NPT)

PZA 04

PZA 5/32

PZA 06

PZA 3/16

PZA 08

PZA 1/4

PZA 10

PZA 5/16

PZA 12

PZA 3/8



PZA 1/2
