휘팅
FCKUnion Tee
특성 및 용도
- TWO-TOUCH FITTING
- ㆍ기기의 공기압 배관에 사용하는 너트 조임식 관 연결구입니다.
- ㆍ용도:
- 튜브의 체결방식이 너트 조임식이어서 진동이 심한 곳에서 효과가 좋습니다.
- 플라스틱재질을 사용하여 수명이 반영구적이며 내부식성,내화학성 우수
- 낮은 공기압으로 운영되는 공기압 기기분야에 사용하기 적합합니다.
상세설명
 |
|
사용유체 |
AIR (압축공기에만 사용) |
|
|
사용압력 |
0~150 PSI |
0~9.9Kg F/cm² (0~990K Pa) |
|
부 압 |
-29.5 in Hg |
-750mm Hg (10 Torr) |
|
사용온도범위 |
32-140℉ |
0~60℃ |
주문형식
|
CK |
06 |
1/8 |
|
모델타입 |
호스규격(φD) |
나사크기 |
|
METRIC TUBE |
|||||
|
CODE |
04 |
06 |
08 |
10 |
12 |
|
O.D. |
4mm |
6mm |
8mm |
10mm |
12mm |
|
I.D, |
2.5mm |
4mm |
5.5mm |
6.5mm |
8mm |

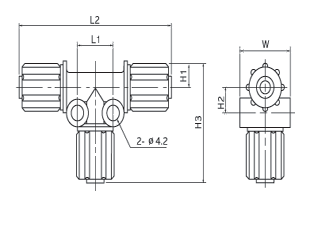

FCK 제품코드
|
MODEL [ φD-T ] |
||
|
Tube(Metric)-R Thread(PT) |
||
|
FCK-M10-06 |
|
|
|
FCK-M12-08 |
|
|
|
FCK-M14-10 |
|
|
|
FCK-M16-12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
