원터치피팅/카플러
SCF
제품특성

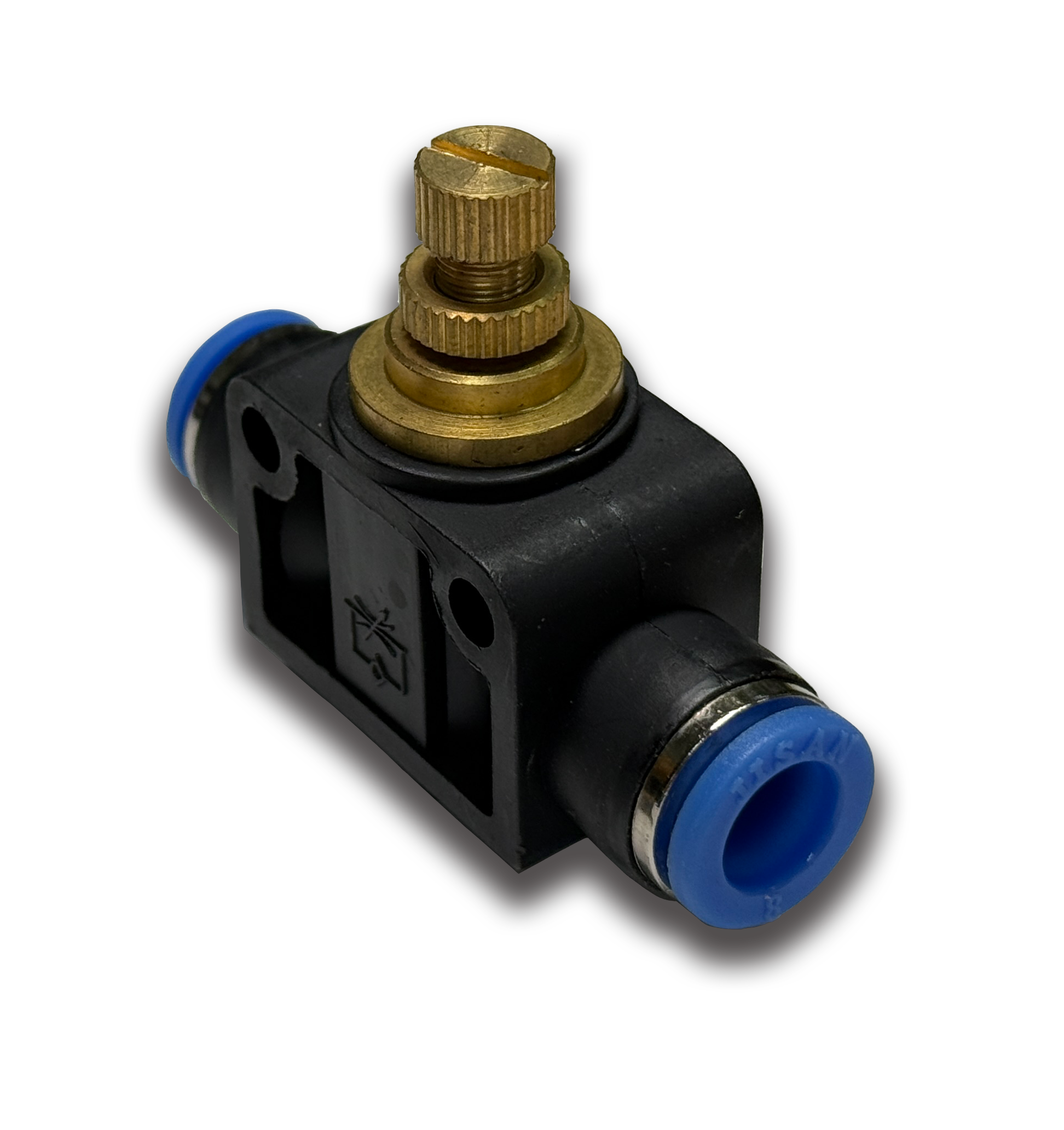

원터치 휘팅 내장의 스피드컨트롤러 입니다.
저유량 범위에서 미세조정이 용이하여 유량 특성이 뛰어납니다.
나일론 튜브나 우레탄 튜브를 공용으로 사용할 수 있습니다.
종류가 다양하여 편리하게 사용할수 있습니다
유속과 유량의 조절이 용이합니다.
배관 방향을 용이하게 설정할 수 있습니다.
나사 부분에 씰 코팅이 되어 있어 단단하게 체결합니다.
제품사양
| PRESSURE RESISTTANCE(내압력) | 10.5Kg f/c㎡ (1050 Kpa) |
|---|---|
| MAX, WORKING PRESSURE | 7Kg f/c㎡ (700 Kpa) |
| MIN, WORKING PRESSURE | 1Kg f/c㎡ (100 Kpa) |
| ADJUSTED TEMP & FLUID TEMP (사용 유체 온도) |
5℃ ~ 60℃ |
| MODEL | ΦD | L1 | L2 | L3 | L4 | L5 | ΦP | Φd | |
|---|---|---|---|---|---|---|---|---|---|
| MIN | MAX | ||||||||
| SCF04 | 4 | 40 | 11.5 | 27.5 | 30.5 | 14 | 6.5 | 11 | 3.2 |
| SCF06 | 6 | 48 | 15 | 38 | 43 | 20 | 8.5 | 13 | 4.2 |
| SCF08 | 8 | 52 | 18 | 40.5 | 47 | 22 | 9.5 | 14.5 | 4.2 |
| SCF10 | 10 | 63.5 | 21 | 46.5 | 52.5 | 26 | 11 | 18.5 | 4.2 |
| SCF12 | 12 | 74 | 28 | 49.5 | 56.5 | 32 | 14 | 21 | 4.2 |
