제품

원터치피팅/카플러

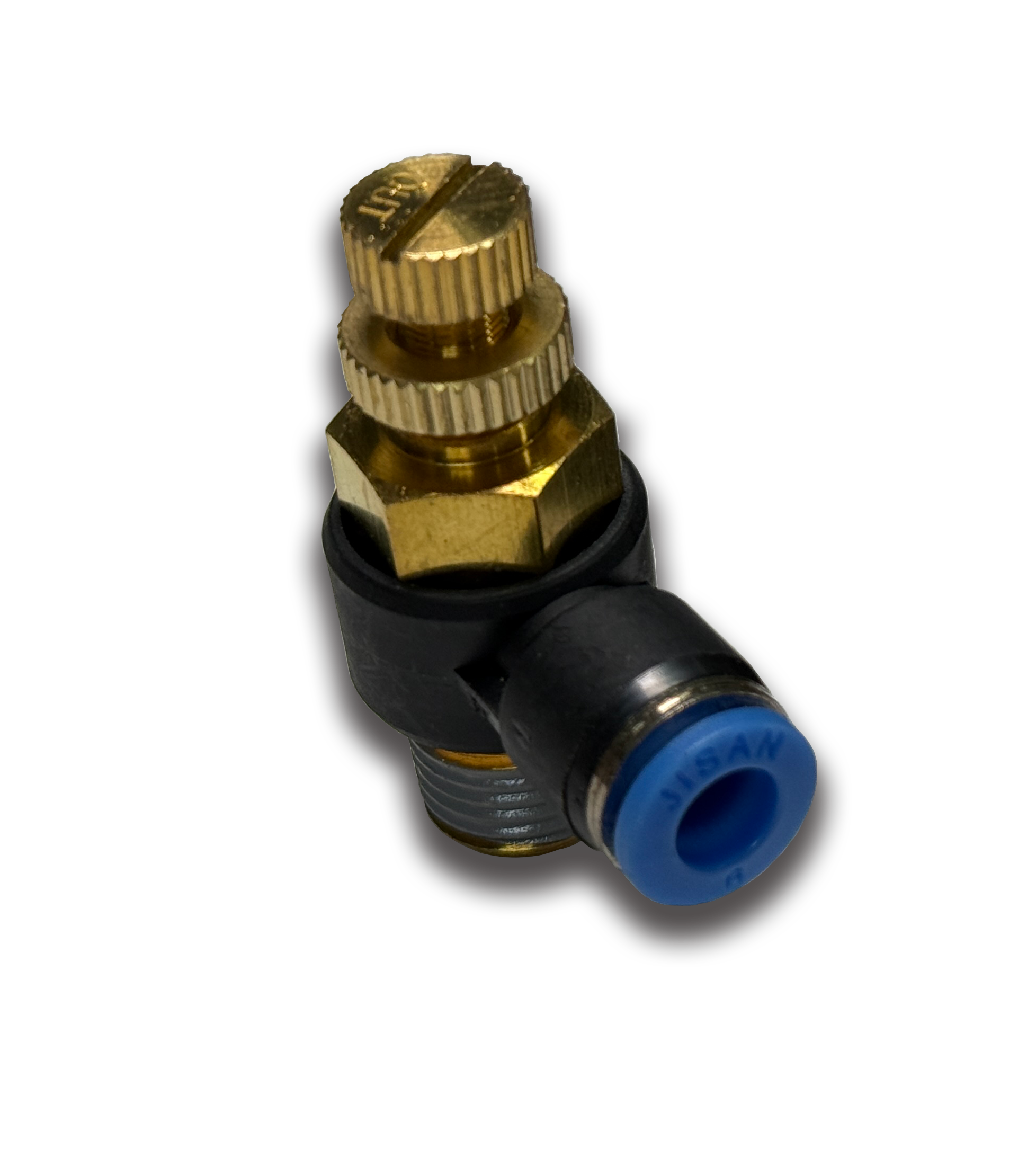

SC 이미지

SC

제품특성

원터치 휘팅 내장의 스피드컨트롤러 입니다.

저유량 범위에서 미세조정이 용이하여 유량 특성이 뛰어납니다.

나일론 튜브나 우레탄 튜브를 공용으로 사용할 수 있습니다.

종류가 다양하여 편리하게 사용할수 있습니다

유속과 유량의 조절이 용이합니다.

배관 방향을 용이하게 설정할 수 있습니다.

나사 부분에 씰 코팅이 되어 있어 단단하게 체결합니다.

제품사양
PRESSURE RESISTTANCE(내압력) 10.5Kg f/c㎡ (1050 Kpa)
MAX, WORKING PRESSURE 7Kg f/c㎡ (700 Kpa)
MIN, WORKING PRESSURE 1Kg f/c㎡ (100 Kpa)
ADJUSTED TEMP & FLUID TEMP
(사용 유체 온도)		 5℃ ~ 60℃
MODEL ΦD R L1 L2 L3 L4 L5 ΦP
MIN MAX MIN MAX
SC04-PT1/8 4 R 1/8 7.5 22.5 10.5 35 40 31 36 11 12
SC04-PT1/4 4 R 1/4 10.5 24.5 12.5 41 46.5 35 40.5 13 14
SC04-M5 4 M5 3.5 19.5 7.5 29 32 25.5 28.5 11 8
SC06-PT1/8 6 R 1/8 7.5 23.5 10.5 35 40 31 36 13 12
SC06-PT1/4 6 R 1/4 10.5 25.5 12.5 41 46.5 35 40.5 13 14
SC06-PT3/8 6 R 3/8 11.5 26.5 14.5 46.5 52 40 45.5 13 19
SC06-PT1/2 6 R 1/2 15 32 18 54 60 46 52 14.5 24
SC06-M5 6 M5 3.5 21.5 8.5 29 35.5 29 32 13 8
SC08-PT1/8 8 R 1/8 7.5 26.5 11.5 35 40 31 36 14.5 12
SC08-PT1/4 8 R 1/4 10.5 28 13 41 46.5 35 40.5 14.5 14
SC08-PT3/8 8 R 3/8 11.5 29 14.5 46.5 52 40 45.5 14.5 19
SC08-PT1/2 8 R 1/2 15 32 18 54 60 46 52 14.5 24
SC10-PT1/8 10 R 1/8 7.5 29 13.5 35 40 31 36 18.5 12
SC10-PT1/4 10 R 1/4 10.5 31 15 41 46.5 35 40.5 18.5 14
SC10-PT3/8 10 R 3/8 11.5 33 16.5 46.5 52 40 45.5 18.5 19
SC10-PT1/2 10 R 1/2 15 34.5 18 54 60 46 52 18.5 24
SC12-PT1/8 12 R 1/8 7.5 33 15 38 43 34 39 21 14
SC12-PT1/4 12 R 1/4 10.5 33 16.5 41 46.5 35 40.5 21 14
SC12-PT3/8 12 R 3/8 11.5 35 18 46.5 52 40 45.5 21 19
SC12-PT1/2 12 R 1/2 15 37 19.5 54 60 46 52 21 24
