원터치피팅/카플러

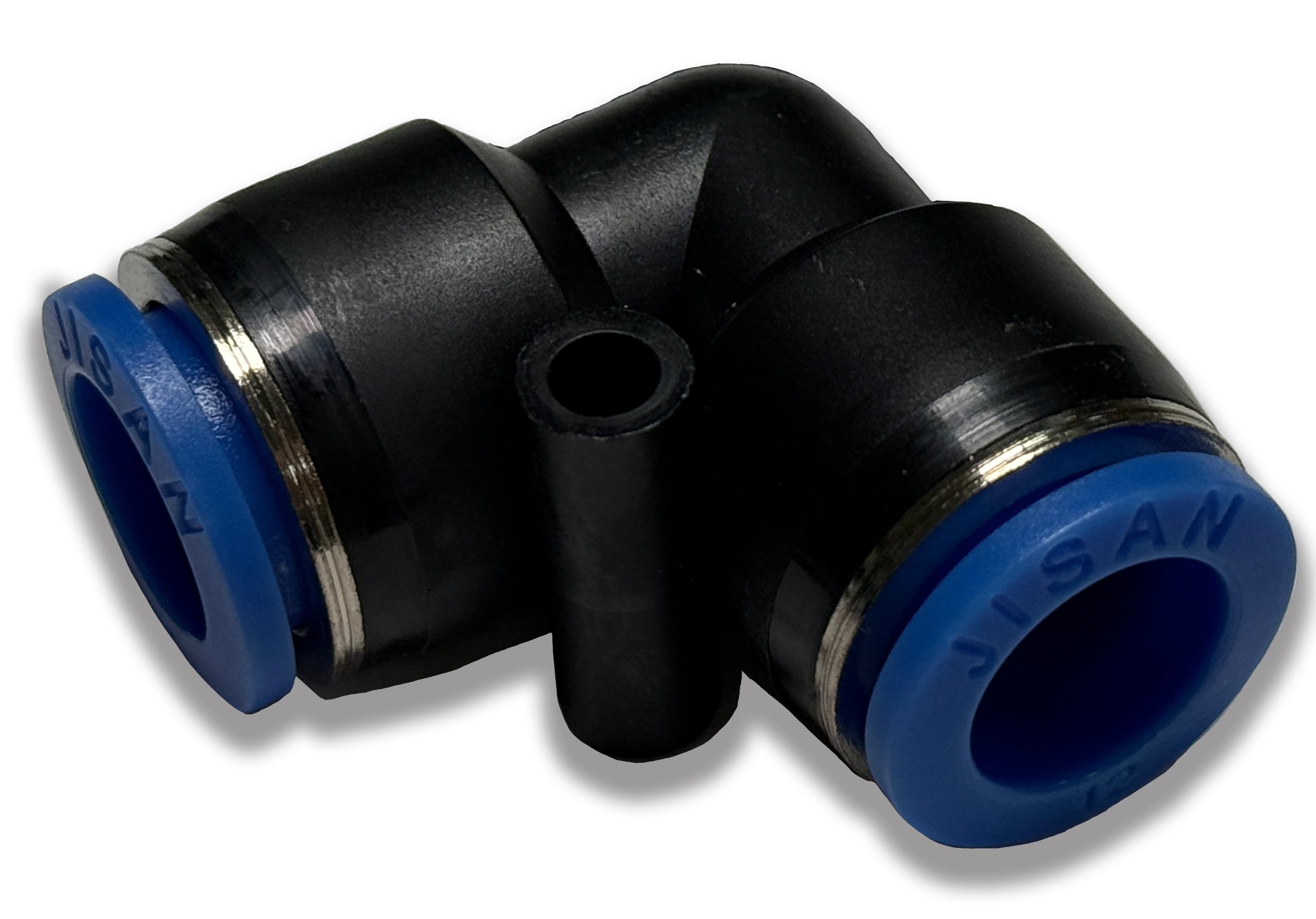

PUL
특성 및 용도
FITTING과 TUBE를 한동작으로 쉽게 연결과 분리됩니다.
< 튜브의 착탈 >
Tube를 끝 부위가 닿도록 꽂음으로써 확실히 접촉이 이루워지며, 분리는 Sleeve를 손가락으로 누르고
Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다.
Tube의 접속과 분리의 공구는 일체 필요치 않습니다.
< 좁은 공간에서 배관기능 >
제품을 체결할 때 육각 렌치로 사용도록 하였습니다.
나사 부분에 씰 코팅이 되어 있어 단단하게 체결합니다.
| MODEL | ΦD1 | ΦD2 | L1 | L2 | L3 | ΦP | Φd |
|---|---|---|---|---|---|---|---|
| PUL04 | 4 | 18.5 | 24 | 7 | 11 | 3.2 | |
| PUL06 | 6 | 19 | 25.5 | 8 | 13 | 3.2 | |
| PUL08 | 8 | 23 | 30 | 9 | 14.5 | 3.2 | |
| PUL10 | 10 | 27.5 | 36.5 | 11.5 | 18.5 | 4.2 | |
| PUL12 | 12 | 29 | 39.5 | 13 | 21 | 4.2 | |
| PUL16 | 16 | 32.5 | 45.5 | 15 | 26 | 4.2 | |
