원터치피팅/카플러

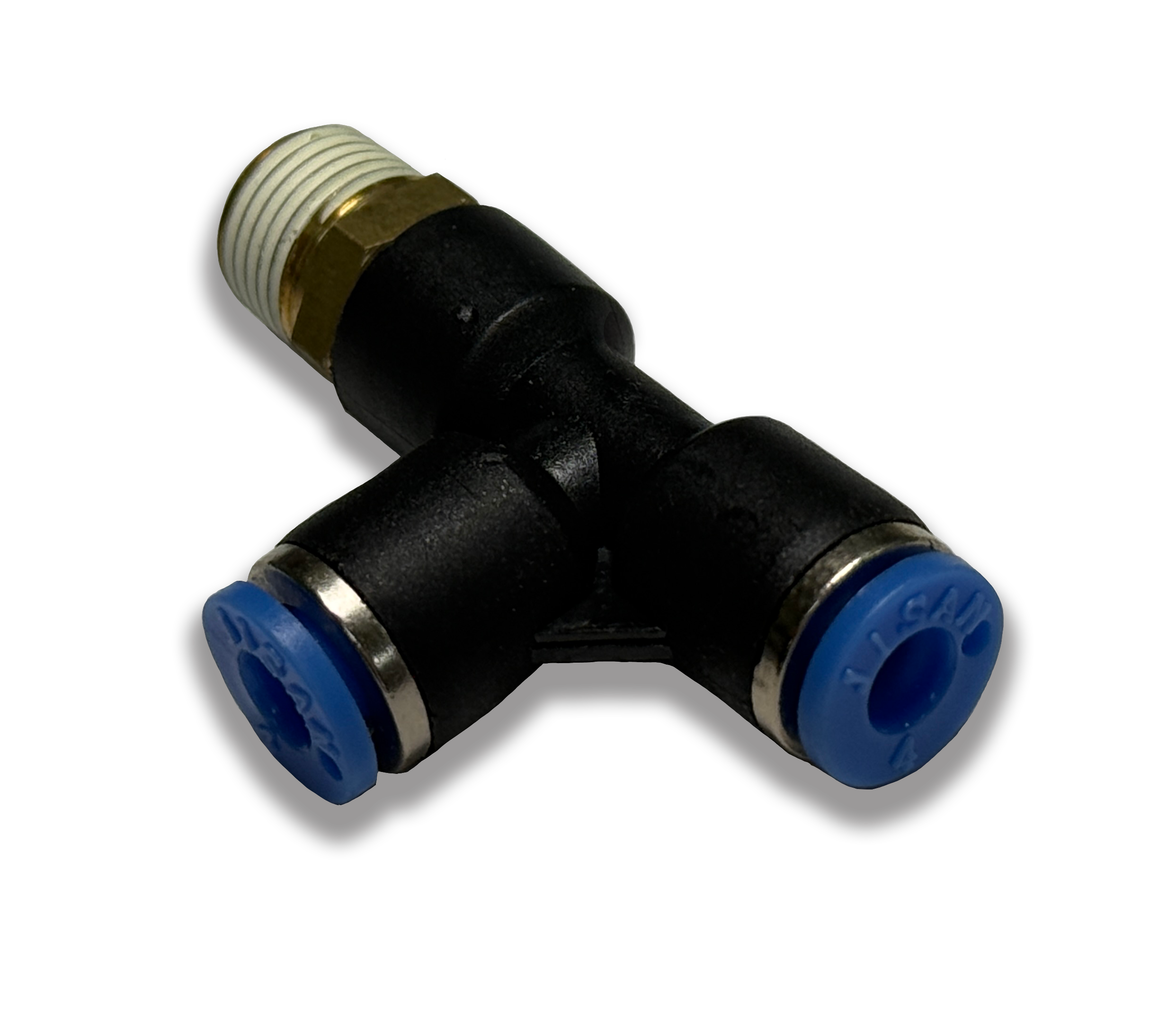

PST
특성 및 용도
FITTING과 TUBE를 한동작으로 쉽게 연결과 분리됩니다.
< 튜브의 착탈 >
Tube를 끝 부위가 닿도록 꽂음으로써 확실히 접촉이 이루워지며, 분리는 Sleeve를 손가락으로 누르고
Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다.
Tube의 접속과 분리의 공구는 일체 필요치 않습니다.
< 좁은 공간에서 배관기능 >
제품을 체결할 때 육각 렌치로 사용도록 하였습니다.
나사 부분에 씰 코팅이 되어 있어 단단하게 체결합니다.
| MODEL | ΦD | R | L1 | L2 | L3 | L4 | ΦP |  |
|---|---|---|---|---|---|---|---|---|
| PST04-1/8 | 4 | R 1/8 | 7.5 | 18.5 | 40 | 36 | 11 | 12 |
| PST04-1/4 | 4 | R 1/4 | 10 | 18.5 | 43 | 37 | 11 | 14 |
| PST04-3/8 | 4 | R 3/8 | 10.5 | 18.5 | 43.5 | 37 | 11 | 17 |
| PST04-M5 | 4 | M5 | 3.5 | 18.5 | 37 | 33.5 | 11 | 12 |
| PST06-1/8 | 6 | R 1/8 | 7.5 | 19.5 | 42 | 38 | 13 | 12 |
| PST06-1/4 | 6 | R 1/4 | 10 | 19.5 | 45 | 39 | 13 | 14 |
| PST06-3/8 | 6 | R 3/8 | 10.5 | 19.5 | 45.5 | 39 | 13 | 17 |
| PST06-M5 | 6 | M5 | 3.5 | 19.5 | 39 | 35.5 | 13 | 12 |
| PST08-1/8 | 8 | R 1/8 | 7.5 | 23 | 48.5 | 44.5 | 14.5 | 14 |
| PST08-1/4 | 8 | R 1/4 | 10 | 23 | 51 | 45 | 14.5 | 14 |
| PST08-3/8 | 8 | R 3/8 | 10.5 | 23 | 51.5 | 45 | 14.5 | 17 |
| PST08-1/2 | 8 | R 1/2 | 13.5 | 23 | 55 | 47 | 14.5 | 21 |
| PST10-1/8 | 10 | R 1/8 | 7.5 | 27 | 55 | 51 | 18.5 | 17 |
| PST10-1/4 | 10 | R 1/4 | 10 | 27 | 57 | 51 | 18.5 | 17 |
| PST10-3/8 | 10 | R 3/8 | 10.5 | 27 | 57.5 | 51 | 18.5 | 17 |
| PST10-1/2 | 10 | R 1/2 | 13.5 | 27 | 61 | 53 | 18.5 | 21 |
| PST12-1/8 | 12 | R 1/8 | 7.5 | 29.5 | 57.5 | 53.5 | 21 | 17 |
| PST12-1/4 | 12 | R 1/4 | 10 | 29.5 | 60 | 54 | 21 | 17 |
| PST12-3/8 | 12 | R 3/8 | 10.5 | 29.5 | 60.5 | 54 | 21 | 17 |
| PST12-1/2 | 12 | R 1/2 | 13.5 | 29.5 | 64 | 56 | 21 | 21 |
