원터치피팅/카플러

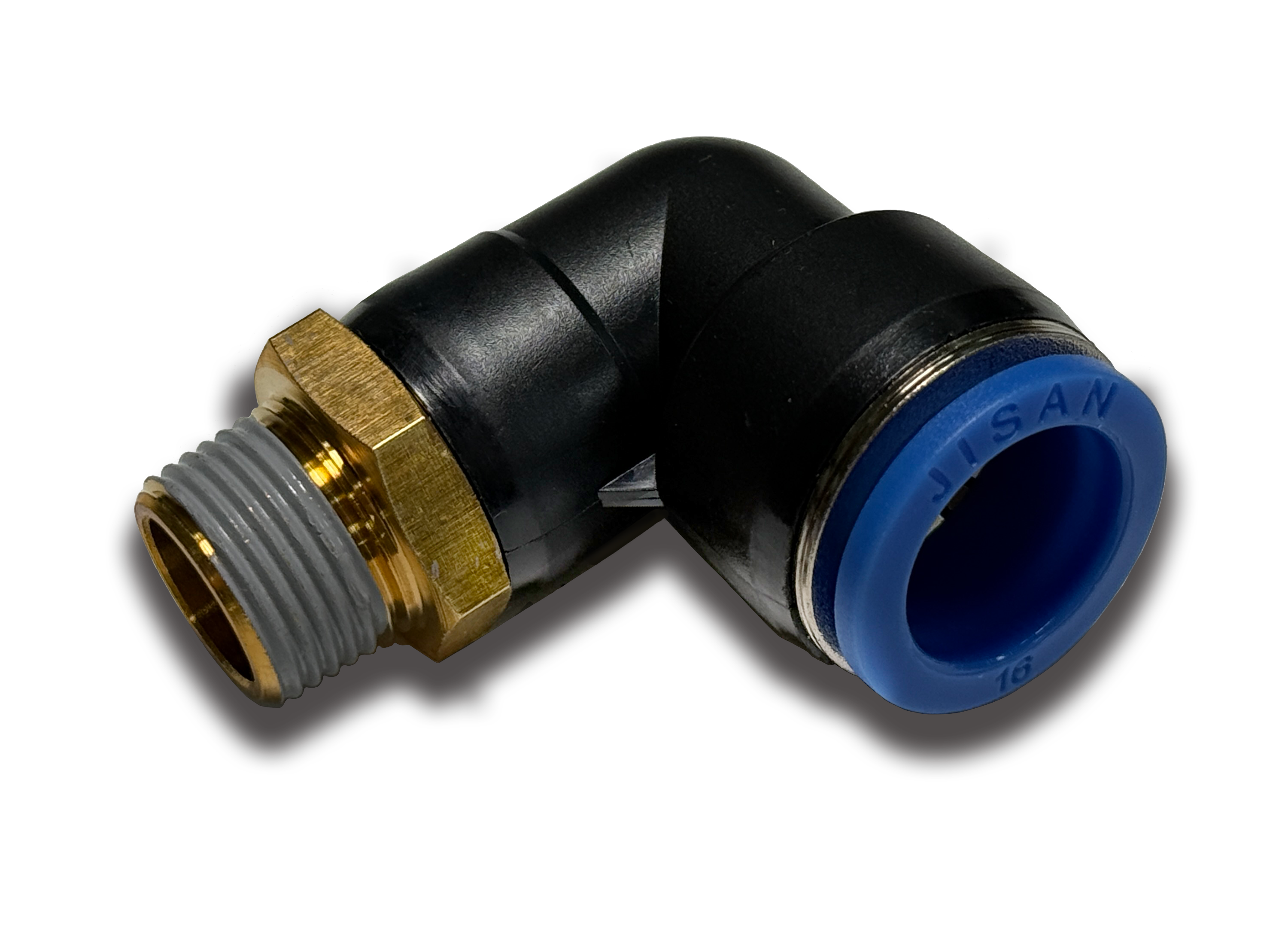

PL
특성 및 용도
FITTING과 TUBE를 한동작으로 쉽게 연결과 분리됩니다.
< 튜브의 착탈 >
Tube를 끝 부위가 닿도록 꽂음으로써 확실히 접촉이 이루워지며, 분리는 Sleeve를 손가락으로 누르고
Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다.
Tube의 접속과 분리의 공구는 일체 필요치 않습니다.
< 좁은 공간에서 배관기능 >
제품을 체결할 때 육각 렌치로 사용도록 하였습니다.
나사 부분에 씰 코팅이 되어 있어 단단하게 체결합니다.

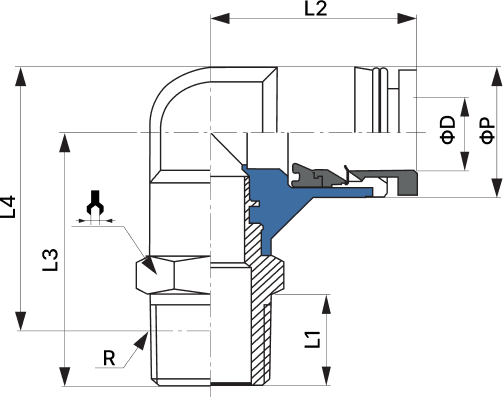

| MODEL | ΦD | R | L1 | L2 | L3 | L4 | ΦP |  |
|---|---|---|---|---|---|---|---|---|
| PL04-1/8 | 4 | R 1/8 | 7.5 | 18.5 | 21 | 22.5 | 11 | 12 |
| PL04-1/4 | 4 | R 1/4 | 10 | 18.5 | 24 | 23.5 | 11 | 14 |
| PL04-3/8 | 4 | R 3/8 | 10.5 | 18.5 | 25 | 24 | 11 | 12 |
| PL04-M5 | 4 | M5 | 3.5 | 18.5 | 18.5 | 20.5 | 11 | 10 |
| PL04-M6 | 4 | M6 | 4 | 18.5 | 19 | 20.5 | 11 | 10 |
| PL06-1/8 | 6 | R 1/8 | 7.5 | 19.5 | 22 | 24.5 | 13 | 12 |
| PL06-1/4 | 6 | R 1/4 | 10 | 19.5 | 25 | 25.5 | 13 | 14 |
| PL06-3/8 | 6 | R 3/8 | 10.5 | 19.5 | 26 | 26 | 13 | 17 |
| PL06-1/2 | 6 | R 1/2 | 13.5 | 19.5 | 28.5 | 27.5 | 13 | 21 |
| PL06-M5 | 6 | M5 | 3.5 | 19.5 | 19.5 | 22.5 | 13 | 12 |
| PL06-M6 | 6 | M6 | 4 | 19.5 | 20 | 22.5 | 13 | 12 |
| PL08-1/8 | 8 | R 1/8 | 7.5 | 23 | 25 | 28.5 | 14.5 | 14 |
| PL08-1/4 | 8 | R 1/4 | 10 | 23 | 27.5 | 29 | 14.5 | 14 |
| PL08-3/8 | 8 | R 3/8 | 10.5 | 23 | 28.5 | 29 | 14.5 | 17 |
| PL08-1/2 | 8 | R 1/2 | 13.5 | 23 | 32 | 31 | 14.5 | 21 |
| PL10-1/8 | 10 | R 1/8 | 7.5 | 27 | 27.5 | 32.5 | 18.5 | 17 |
| PL10-1/4 | 10 | R 1/4 | 10 | 27 | 30 | 33 | 18.5 | 17 |
| PL10-3/8 | 10 | R 3/8 | 10.5 | 27 | 30.5 | 33 | 18.5 | 17 |
| PL10-1/2 | 10 | R 1/2 | 13.5 | 27 | 34 | 35 | 18.5 | 21 |
| PL12-1/8 | 12 | R 1/8 | 7.5 | 29.5 | 28 | 34.5 | 21 | 17 |
| PL12-1/4 | 12 | R 1/4 | 10 | 29.5 | 30.5 | 35 | 21 | 17 |
| PL12-3/8 | 12 | R 3/8 | 10.5 | 29.5 | 31 | 35 | 21 | 17 |
| PL12-1/2 | 12 | R 1/2 | 13.5 | 29.5 | 34.5 | 36.5 | 21 | 21 |
| PL16-3/8 | 16 | R 3/8 | 11 | 31.5 | 39 | 45 | 26 | 21 |
| PL16-1/2 | 16 | R 1/2 | 14 | 31.5 | 41.5 | 46 | 26 | 21 |
