원터치피팅/카플러

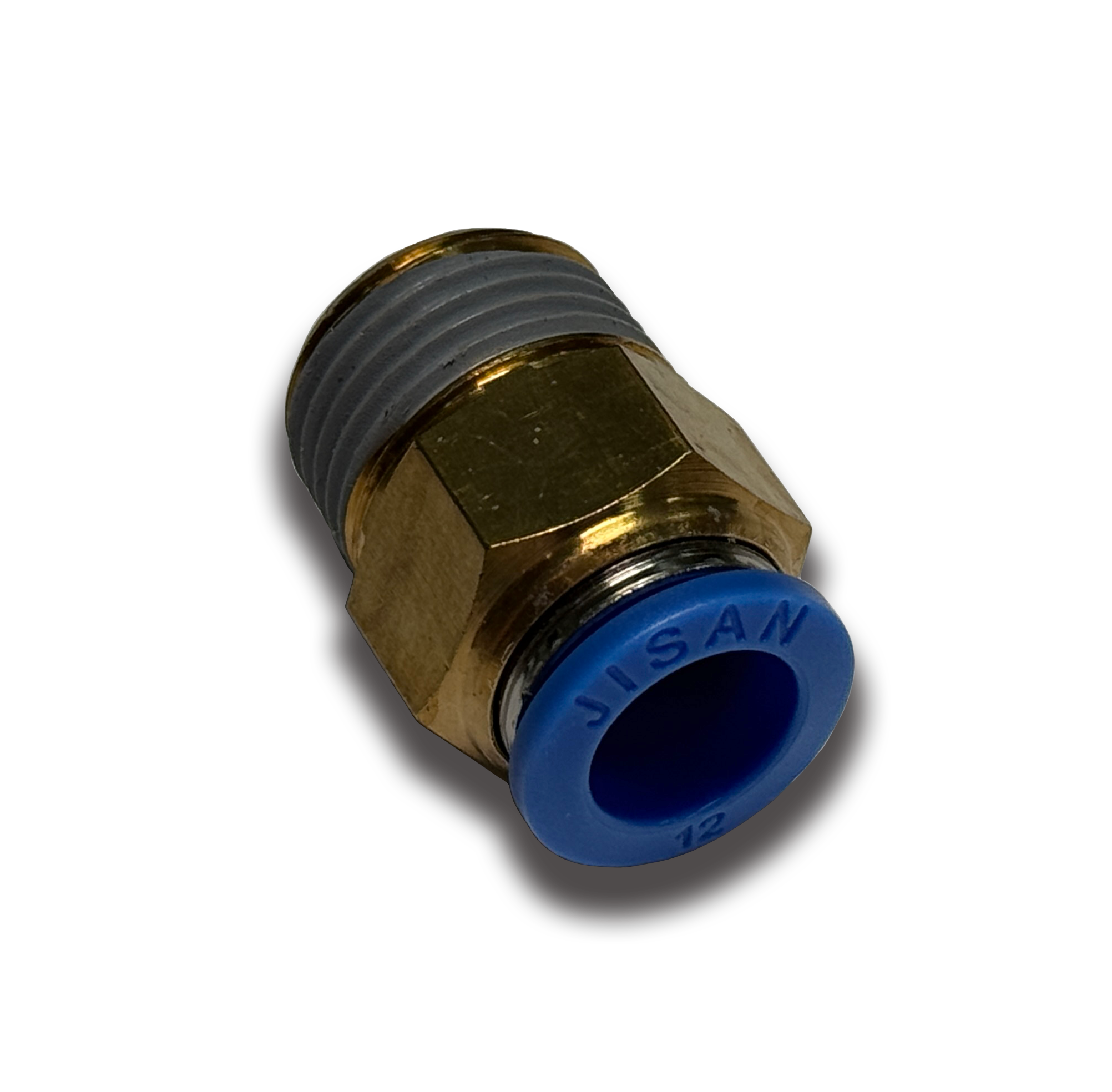

PC
특성 및 용도
FITTING과 TUBE를 한동작으로 쉽게 연결과 분리됩니다.
< 튜브의 착탈 >
Tube를 끝 부위가 닿도록 꽂음으로써 확실히 접촉이 이루워지며, 분리는 Sleeve를 손가락으로 누르고
Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다.
Tube의 접속과 분리의 공구는 일체 필요치 않습니다.
< 좁은 공간에서 배관기능 >
제품을 체결할 때 육각 렌치로 사용도록 하였습니다.
나사 부분에 씰 코팅이 되어 있어 단단하게 체결합니다.

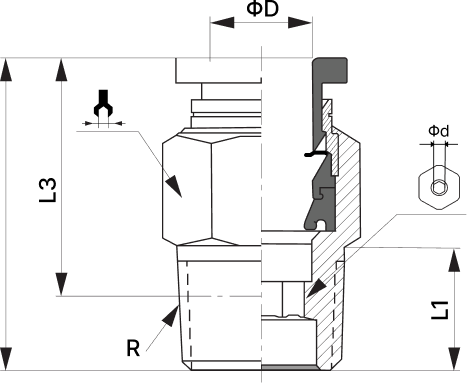

| MODEL | ΦD | R | L1 | L2 | L3 |  |
Φd |
|---|---|---|---|---|---|---|---|
| PC04-1/8 | 4 | R 1/8 | 7.5 | 19.5 | 15.5 | 10 | 3 |
| PC04-1/4 | 4 | R 1/4 | 10 | 20.5 | 16.5 | 13 | 3 |
| PC04-3/8 | 4 | R 3/8 | 12.5 | 23 | 19 | 16 | 4 |
| PC04-1/2 | 4 | R 1/2 | 13.5 | 25 | 21 | 19 | 4 |
| PC04-M5 | 4 | M5 | 7 | 15 | 12 | 8 | 2.5 |
| PC04-M6 | 4 | M6 | 8 | 20.5 | 16.5 | 10 | 2.5 |
| PC06-1/8 | 6 | R 1/8 | 9.5 | 20.5 | 16.5 | 12 | 4 |
| PC06-1/4 | 6 | R 1/4 | 10.5 | 22 | 18 | 14 | 4 |
| PC06-3/8 | 6 | R 3/8 | 13.5 | 23 | 19 | 17 | 4 |
| PC06-1/2 | 6 | R 1/2 | 13.5 | 25 | 21 | 19 | 4 |
| PC06-M5 | 6 | M5 | 8 | 17 | 14 | 10 | 2.5 |
| PC06-M6 | 6 | M6 | 9.5 | 21 | 17.5 | 12 | 2.5 |
| PC08-1/8 | 8 | R 1/8 | 7.5 | 26.5 | 22.5 | 14 | 5 |
| PC08-1/4 | 8 | R 1/4 | 11 | 26.5 | 22.5 | 17 | 6 |
| PC08-3/8 | 8 | R 3/8 | 12.5 | 28 | 24 | 19 | 6 |
| PC08-1/2 | 8 | R 1/2 | 13.5 | 30.5 | 25.5 | 21 | 6 |
| PC10-1/8 | 10 | R 1/8 | 10 | 29 | 25 | 17 | 6 |
| PC10-1/4 | 10 | R 1/4 | 11 | 29.5 | 25.5 | 18 | 7 |
| PC10-3/8 | 10 | R 3/8 | 13.5 | 31 | 26.5 | 21 | 7 |
| PC10-1/2 | 10 | R 1/2 | 13.5 | 32.5 | 28 | 21 | 8 |
| PC12-1/8 | 12 | R 1/8 | 10.5 | 34 | 29.5 | 19 | 7 |
| PC12-1/4 | 12 | R 1/4 | 12 | 34.5 | 30 | 21 | 8 |
| PC12-3/8 | 12 | R 3/8 | 13.5 | 36.5 | 32 | 24 | 8 |
| PC12-1/2 | 12 | R 1/2 | 13.5 | 32.5 | 20 | 27 | 10 |
